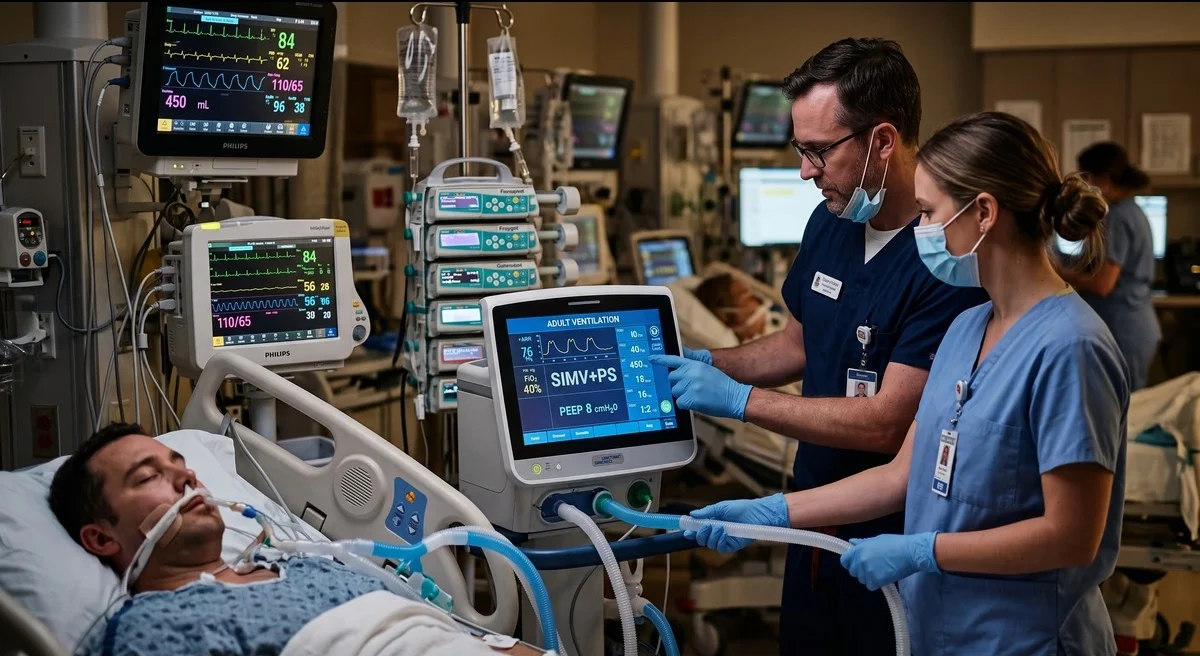

تصویر ۱: پایش بلادرنگ پارامترها و مدهای پیشرفته تهویه مکانیکی بر بالین بیمار در بخش ICU
هنگامی که ریههای بیمار به دلیل بیماریهای حاد تنفسی (نظیر سندرم دیسترس تنفسی حاد یا ARDS، ادم حاد ریه و پنومونیهای گسترده) یا نارساییهای مزمن و عصبی-عضلانی (مانند COPD پیشرفته، بیماری ALS، دیستروفی عضلانی و آسیبهای نخاعی) از تبادل کافی گازهای حیاتی بازمیمانند، دستگاه ونتیلاتور مکانیکی به عنوان یکی از نجاتبخشترین ابزارهای مهندسی پزشکی به یاری بیمار میآید. این سامانه هوشمند گازهای تنفسی را با فشار مثبت، جریان مهندسیشده و غلظت معین اکسیژن به درون مجاری هوایی هدایت میکند.
با این حال، بهکارگیری ونتیلاتور نیازمند درک دینامیک بافت ریه است. تنفس مکانیکی در صورت انتخاب نامناسب مدهای دستگاه ونتیلاتور یا اِعمال نادقیق تنظیمات دستگاه ونتیلاتور میتواند عوارض جانبی خطیری به همراه داشته باشد:
دسترسی به اطلاعات دقیق و مستند علمی، بهویژه برای کادر بالینی، پرستاران مراقبت ویژه و خانوادههایی که از خدمات اجاره ونتیلاتور در منزل استفاده میکنند، اهمیت حیاتی دارد. در این مقاله از پایگاه تخصصی ایران تنفس، اصول کارکرد انواع مدها و راهکارهای برقراری همگامی بیمار و ونتیلاتور را بررسی خواهیم کرد.
مرور منابع آموزشی عمومی نشان میدهد که در تبیین برخی مفاهیم تخصصی ونتیلاسیون، سوءبرداشتهایی شکل گرفته است که نیازمند بازخوانی دقیق و انطباق با رفرنسهای استاندارد مهندسی بالینی است:
در برخی متون، از PEEP به عنوان یک مد مجزا یاد شده است؛ در حالی که از نگاه فیزیولوژی تنفس، PEEP یک متغیر خط مبنا (Baseline Variable) است که روی تمامی مدهای تنفسی (اعم از VCV، PCV، SIMV و PSV) تنظیم میشود تا مانع کلاپس آلوئولها در انتهای فاز بازدم گردد.
صرفِ آشنایی با نام مدها بدون شناخت متغیرهای تریگر، لیمیت، سایکل و بیسلاین برای تصمیمگیری بالینی کافی نیست. برای نمونه، در مد PSV ونتیلاتور اتمام فاز دم بر مبنای افت جریان به درصدی معین از پیک فلو (Flow-Cycle) صورت میگیرد؛ موضوعی که در صورت بروز نشتی در ماسک، درک آن برای جلوگیری از طولانی شدن غیرعادی دم ضروری است.
در مد VCV، حجم تضمین میشود اما فشار راه هوایی متغیر وابسته است و در صورت کاهش انعطافپذیری ریه، افزایش فشار میتواند خطرآفرین باشد. در نقطه مقابل، در مد PCV فشار محدود میگردد اما حجم جاری متغیر وابسته است و انسداد مجاری یا ترشحات میتواند به افت تهویه و احتباس دیاکسید کربن منجر شود.
امروزه علاوه بر الگوهای سنتی، مدهای پیشرفتهای مانند PRVC، AVAPS، iVAPS و ASV در پیشرفتهترین سامانههای ونتیلاتور ICU و اورژانس و تجهیزات مدرن مرتبط با خرید و قیمت ونتیلاتور پرتابل تعبیه شدهاند که بار تنفسی را به شکل هوشمند تعدیل میکنند.
هر سیکل تحویلی توسط ونتیلاتور بر پایه ۴ متغیر اصلی کنترل میشود:

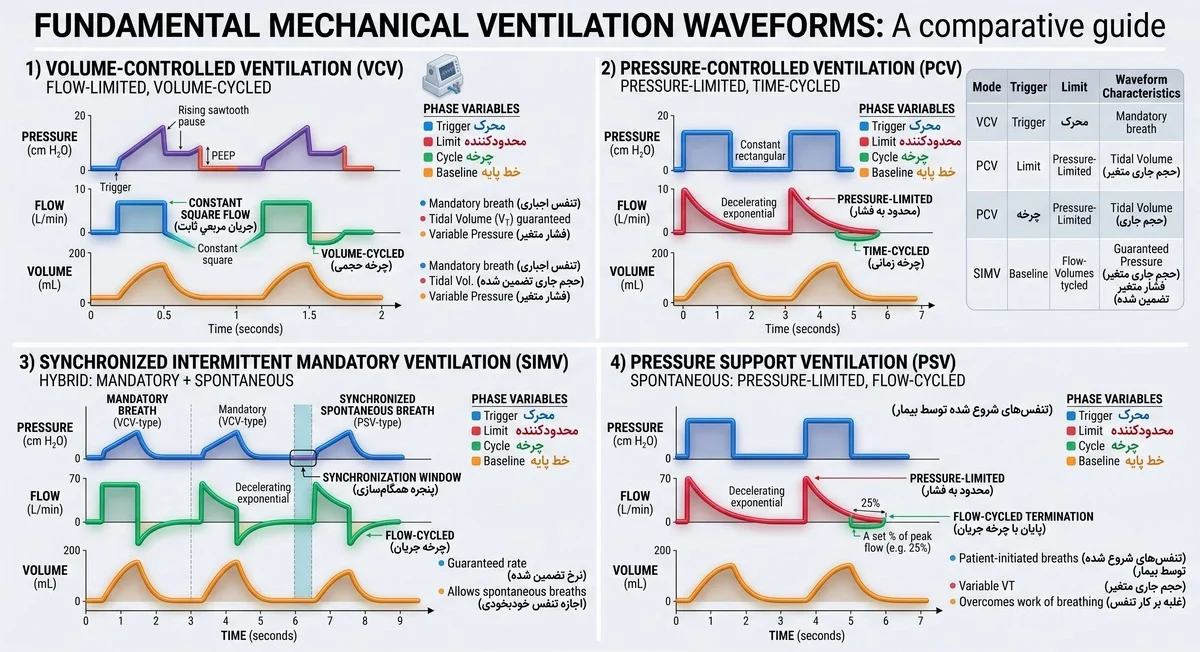

تصویر ۲: اینفوگرافیک تحلیلی مهندسی فازهای تنفس، تریگر، لیمیت، سایکل و خط مبنا
دستهبندی مدهای دستگاه ونتیلاتور بر اساس میزان استقلال و فعالیت تنفسی بیمار شکل میگیرد:
مکانیسم: اپراتور حجم جاری مشخص و تعداد تنفس را تعیین میکند. دستگاه این حجم را با فلو ثابت یا نزولی تحویل میدهد.
مزیت: ثبات و قابلیت پیشبینی تهویه دقیقهای ($V_E = V_t \times RR$) و کنترل پایدار خروج دیاکسید کربن.
ملاحظه بالینی: در بیماران با کاهش کامپلاینس، ممکن است فشار قلهای افزایش یابد که نیازمند تنظیم دقیق سقف آلارم فشار است.
مکانیسم: اپراتور فشار دمی معین و زمان دم ($T_i$) را تنظیم میکند و جریان هوا به شکل کاهنده وارد ریه میشود.
مزیت: پیشگیری مؤثر از فشارهای غیرمجاز در ریه و بهبود توزیع گاز در بافتهای دارای مقاومت ناهمگن.
ملاحظه بالینی: با تغییر ترشحات یا مقاومت راههای هوایی، حجم جاری ممکن است دچار نوسان شود که نیازمند پایش مستمر است.
در بررسی تفاوت مد SIMV و PCV باید به نقش تنفسهای ارادی توجه کرد؛ در مد SIMV دستگاه تنفسهای کنترلی تنظیمی را با تنفسهای خودبخودی بیمار هماهنگ میکند. اگر بیمار در پنجره زمانی انتظار تلاش کند، تنفس اجباری با او همگام میشود و میان این تنفسها، بیمار میتواند آزادانه و همراه با فشار حمایتی (Pressure Support) تنفس کند. این الگو جهت تسهیل مرحله جداسازی از دستگاه (Weaning) در ICU و همچنین برای بیمارانی که با دستور پزشک از خدمات اجاره ونتیلاتور در منزل بهره میبرند، بسیار کاربردی است.
در مد PSV ونتیلاتور، تعداد و عمق تنفس کاملاً در اختیار بیمار است. دستگاه صرفاً یک سطح فشار تقویتی مشخص برای کاستن از کار تنفسی و جبران مقاومت لوله تراکستومی و خرطومی و مدار ونتیلاتور ارائه میدهد.
بیمار به طور کامل خودبخود نفس میکشد و دستگاه یک فشار مثبت پیوسته در تمام طول چرخه دم و بازدم برای باز نگه داشتن راههای هوایی برقرار میسازد.
| نام مد | عنوان لاتین | نحوه عملکرد هوشمند | مزیت و کاربرد بالینی |
|---|---|---|---|
| PRVC | Pressure Regulated Volume Control | تنظیم خودکار فشار نفسبهنفس برای تحویل حجم هدف با کمترین فشار ممکن | کاهش خطرات باروتروما همگام با تضمین حجم جاری در بیماران با وضعیت ناپایدار |
| AVAPS / iVAPS | Average Volume Assured Pressure Support | تغییر تدریجی سطح فشار پشتیبان دمی بر مبنای حجم جاری میانگین | انتخاب بسیار مطلوب در بیماران مزمن تنفسی، COPD و چاقی مفرط |
| APRV | Airway Pressure Release Ventilation | اعمال سطح فشار پیوسته بالا با رهایشهای کوتاه دورهای جهت تخلیه گاز | ارتقای تهویه و اکسیژناسیون در موارد خاص سندرم دیسترس تنفسی حاد |
| ASV | Adaptive Support Ventilation | سیستم تطبیقی خودکار بر مبنای وزن ایدهآل و قانون حداقل انرژی تنفس | تعدیل بلادرنگ پارامترها با تغییر وضعیت بیومکانیک ریه و سهولت کاربری |
حجم قفسه سینه و بافت تنفسی انسان بر مبنای ساختار استخوانی و قد تعیین میشود، نه میزان توده چربی. بنابراین تنظیم حجم جاری همواره باید بر اساس وزن ایدهآل بدن (IBW) محاسبه گردد:
مقادیر پیشنهادی حجم جاری: در ریه نرمال ۶ تا ۸ میلیلیتر بر کیلوگرم و در استراتژی محافظت از ریه در بیماران ARDS دقیقاً ۴ تا ۶ میلیلیتر بر کیلوگرم وزن ایدهآل در نظر گرفته میشود.
در فرآیند تنظیم PEEP و FiO2، تعامل این دو پارامتر اهمیت محوری دارد. PEEP اولیه معمولاً روی ۵ سانتیمتر آب آغاز شده و در صورت نیاز به بازگشایی آلوئولهای کلاپسشده تا ۱۰ الی ۱۵ سانتیمتر آب بالا برده میشود. کسر اکسیژن دمی (FiO2) ممکن است در آغاز روی مقادیر بالا تنظیم شود، اما هدف بالینی این است که به محض بهبود اکسیژناسیون، غلظت اکسیژن به زیر ۶۰٪ کاهش یابد تا از آسیب بافتی ناشی از مسمومیت اکسیژن پیشگیری شود. در مراقبتهای طولانیمدت خانگی، بررسی راهنمای خرید اکسیژنساز جهت اتصال به ورودی اکسیژن ونتیلاتور توصیه میگردد.
| مد | تریگر | لیمیت | سایکل | متغیر مستقل | متغیر وابسته | ملاحظات بالینی |
|---|---|---|---|---|---|---|
| VCV | زمان یا تلاش بیمار | جریان هوا (Flow) | حجم ($V_t$) | حجم جاری ($V_t$) | فشار راه هوایی ($P_{peak}$) | پایش مستمر سقف فشار دمی برای پیشگیری از باروتروما |
| PCV | زمان یا تلاش بیمار | فشار دمی ($P_{insp}$) | زمان دم ($T_i$) | فشار دمی تنظیمی | حجم جاری ($V_t$) | پایش مداوم حجم جاری در زمان تغییر ترشحات مجاری |
| SIMV-VC | زمان یا تلاش بیمار | فلو (اجباری) / فشار (ارادی) | حجم (اجباری) / فلو (ارادی) | تعداد تنفس اجباری پایه | فشار در فاز اجباری | تنظیم سطح کافی Pressure Support برای تنفسهای خودبخودی |
| PSV | منحصراً تلاش بیمار | فشار پشتیبان ($PS$) | افت فلو به ۲۵٪ پیک | سطح فشار حمایتی | حجم جاری و نرخ تنفس | ضرورت فعال بودن تهویه پشتیبان آپنه (Apnea Backup) |
| PRVC | زمان یا تلاش بیمار | فشار خودکار تنظیمی | زمان دم ($T_i$) | حجم هدف با حداقل فشار | سطح فشار دمی متغیر | تطبیق پیوسته با وضعیت ریه بدون افزایش ناگهانی فشار |
| CPAP | تلاش بیمار | فشار پایه ثابت | تلاش بیمار | فشار مثبت راه هوایی | کلیه متغیرهای تهویه | کاربرد در بیماران با توان تنفسی مستقل و لولهگذارینشده |
| پاتولوژی ریوی | مد پیشنهادی | حجم جاری ($V_t$) | تعداد تنفس ($RR$) | PEEP پیشنهادی | نسبت دم به بازدم | هدف بالینی و پایش ویژه |
|---|---|---|---|---|---|---|
| ریه نرمال (بیهوشی/تروما) | VCV یا SIMV-VC | ۷ تا ۸ ml/kg (IBW) | ۱۲ تا ۱۴ | ۵ cmH2O | ۱:۲ | تثبیت گازهای خونی و حفظ حجم جاری فیزیولوژیک |
| COPD و آسم حاد | SIMV-PC یا PSV یا AVAPS | ۶ تا ۸ ml/kg (IBW) | ۱۰ تا ۱۲ | ۳ تا ۵ cmH2O | ۱:۳ تا ۱:۴ | تأمین زمان بازدم طولانی جهت جلوگیری از تلهافتادن هوا (Auto-PEEP) |
| سندرم دیسترس تنفسی (ARDS) | PCV یا PRVC یا APRV | ۴ تا ۶ ml/kg (کم) | ۱۶ تا ۲۴ | ۸ تا ۱۵ cmH2O | ۱:۱.۵ یا ۱:۱ | حفظ فشار کفه (Plateau Pressure) اکیداً زیر ۳۰ سانتیمتر آب |
| بیماریهای عصبی-عضلانی | VCV یا AVAPS/iVAPS | ۸ تا ۱۰ ml/kg (IBW) | ۱۲ تا ۱۶ | ۳ تا ۵ cmH2O | ۱:۲ | تحویل حجم کافی برای جبران ضعف دیافراگم و ممانعت از میکروآتلکتازی |
عدم همگامی بیمار با دستگاه میتواند به افزایش زجر تنفسی، بیقراری، تعریق و افت اشباع اکسیژن بینجامد. جدول زیر راهنمای رفع این اختلالات است:
| نوع اختلال | نمای مانیتور | علت شایع | اقدام اصلاحی بالینی |
|---|---|---|---|
| تلاشهای بیثمر (Ineffective Triggering) | افت فشار تلاش بیمار دیده میشود اما تنفس تحویل نمیشود | وجود Auto-PEEP بالا یا حساسیت ناکافی سنسور تریگر | افزایش کنترلشده PEEP بیرونی یا تنظیم تریگر جریانی حساستر |
| شلیک خودکار (Auto-Triggering) | دستگاه بدون تلاش بیمار به طور مکرر تنفس تحویل میدهد | حساسیت بیش از حد تریگر یا تکان خوردن قطرات آب در مدار | تخلیه تله آب (Water Trap) مدار خرطومی و تعدیل حساسیت تریگر |
| دم مضاعف (Double Triggering) | تحویل دو تنفس بلافاصله و بدون فاصله بازدمی | زمان دم ($T_i$) یا حجم جاری تنظیمی کمتر از تقاضای بیمار است | افزایش زمان دم، افزایش حجم جاری یا افزایش سطح Pressure Support |
| گرسنگی جریان (Flow Starvation) | منحنی فشار دمی به سمت پایین گود و مقعر میشود | سرعت تحویل گاز کندتر از سرعت تنفس بیمار است | افزایش Peak Flow در مد VCV یا کاهش Rise Time در مدهای فشاری |
| سایکلینگ تاخیری (Delayed Cycling) | تلاش بازدمی بیمار آغاز شده اما دستگاه همچنان دم میدهد | درصد قطع فلو بسیار پایین تنظیم شده یا مدار دچار نشتی است | افزایش درصد قطع فلو (از ۲۵٪ به ۳۵-۴۰٪) و اصلاح فیتینگ ماسک |
در صورت بروز آلارمهای مکرر غیرقابل رفع یا مشاهده خطای سختافزاری در سنسورهای جریان، بهرهگیری از خدمات تخصصی تعمیر ونتیلاتور به وسیله مهندسین پزشکی مجرب ضروری خواهد بود.
خیر؛ تغییر مدهای تنفسی و پارامترهایی چون PEEP، حجم جاری و فشار دمی صرفاً باید تحت نظر پزشک معالج، متخصص بیهوشی یا کارشناس بالینی مجرب انجام شود. تغییرات نسنجیده میتواند تعادل گازهای خونی را برهم زده و خطرات جدی ایجاد کند.
در مد A/C با هر بار تلاش بیمار، دستگاه یک تنفس کامل با مشخصات اجباری تحویل میدهد که در صورت تند شدن تنفسها ممکن است به هایپرونتیلاسیون بینجامد؛ اما در مد SIMV تنفسهای ارادی اضافه با فشار حمایتی ملایم (Pressure Support) تقویت شده و حجم آن توسط تلاش خود بیمار تنظیم میشود.
زیرا ظرفیت آلوئولهای ریوی و ابعاد قفسه سینه متناسب با ساختار اسکلتی و قد فرد است و توده چربی در افزایش حجم مفید ریه نقشی ندارد. تعیین حجم بر اساس وزن واقعی در بیماران چاق موجب اتساع بیش از حد مجاز بافت و ایجاد آسیب ولوتروما میشود.
این هشدار نشاندهنده افزایش فشار بیش از سقف تعیینشده است. علل شایع شامل انسداد ترشحات در لوله (نیاز به ساکشن فوری)، گاز گرفتن لوله توسط بیمار، پیچخوردگی مدار خرطومی یا اسپاسم مجاری است. در صورت عدم رفع علت، اتصال بیمار موقتاً قطع و تهویه دستی با آمبوبگ آغاز میشود.
در تهویه تهاجمی اتصال از طریق لوله تراکستومی یا لوله داخل نای با مدار کاملاً بسته و بدون نشتی برقرار میشود. در مدهای غیرتهاجمی اتصال از طریق ماسک صورت انجام میگیرد و سیستم دستگاه دارای الگوریتمهای جبرانکننده نشتی پیرامون ماسک است.
تنظیم هوشمندانه مدهای دستگاه ونتیلاتور پلی میان دانش پزشکی بالینی و فناوریهای مهندسی تنفس است. شناخت متغیرهای عملکردی هر مد، همگامسازی دستگاه با الگوی تنفسی بیمار و رعایت راهبردهای حفاظت ریوی، نقش تعیینکنندهای در تسریع بهبودی و کاهش عوارض وابسته به تهویه مکانیکی ایفا میکند.
